WS-150S
WEIS

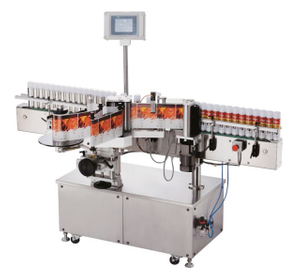

La máquina de etiquetado autoadhesiva WS-150S se usa para adquirir la etiqueta en botella directamente. Según la cantidad de etiquetas, puede hacer una sola etiqueta, doble etiqueta y tres etiquetas en botella. Cuando la botella está pasando la máquina, la etiqueta se alimentará y se pegará en botella directamente. La velocidad de la máquina es 6000-100000BPH para 500 ml. Se usa ampliamente en el embalaje de fábricas de fabricación de alimentos y bebidas.
Caracteristicas de diseño
- Aplicaciones: Etiquetado de contenedores redondos en industrias como productos farmacéuticos y diarios.
químico. Posicionable en el lado o inferior.
- Tenedor rotativo de la rueda estrella, impulsada por el indexador de cámara preciso, 8 posiciones de trabajo.
- Estructura de rodillo de doble prensado para el dispositivo de etiquetado, para asegurar que la película de la etiqueta es
Estirado adecuadamente sin ser fácilmente roto. Nuevo embrague de etiquetado para estabilizar la etiqueta.
Tensión para una operación suave,
- Ajuste 6 dimensional para la estación de etiquetado para un amplio ajuste. Dentro de unos minutos,
El ajuste para cualquier tipo de etiquetado puede ser terminado.
- Sistema HMI avanzado, fácil acceso a datos guardados, recordatorio de fallas y información de asistencia.
Operación fácil.
- Impulsado por servo motor, equipado con codificador absoluto para un etiquetado preciso.
Proceso:
→ (Auto / Manual) Contenedor de carga
→ Transporte del transportador
→ Envase separado
→ Detección de la señal
→ La estación de etiquetas recibe la señal de envío de etiquetas por el sensor
→ La etiqueta se envía rápidamente a la posición requerida en el contenedor
→ Etiqueta presionando
→ contenedor etiquetado transportado en el transportador
Lista de componentes eléctricos principal
S / n | Artículo | Marca |
1 | Interfaz humana | Weinview (Taiwán) |
2 | Servo motor | Yaskawa (Japón) |
3 | Conductor servo | Yaskawa (Japón) |
4 | Motor para transportador | Wanshsin (Taiwán) |
5 | Motor para el dispositivo de prensado de etiquetas | Panasonic (Japón) |
6 | Caja de engranajes | Panasonic (Japón) |
7 | SOCIEDAD ANÓNIMA | Siemens (Alemania) |
8 | Inversor | Danfoss (Dinamarca) |
9 | Sensor de etiqueta | Enfermo / león |
10 | Sensor de contenedor | KYENESE (JAPÓN) |
11 | Sensor de posicionamiento | Enfermo / león |
12 | Fuente de alimentación del modo de conmutación | Mw(Taiwan) |
13 | Interruptor de carga | Schneider (francés) |
14 | Interruptor de emergencia | Schneider (francés) |
15 | Interruptor del aire | Schneider (francés) |
16 | Contactor de AC | Schneider (francés) |
Parámetro
Velocidad de etiquetado | Max. Velocidad de etiquetado: 30 metros / minuto, Max. Velocidad del transportador: 20 metros / minuto. |
Precisión de la etiqueta | ± 1 mm |
Max. Ancho de la etiqueta (vertical) | 200 mm |
Max. Longitud de la etiqueta (horizontal) | 500 mm |
Min. ancho de contenedor | 0 mm |
Max. ancho de contenedor | 130 mm (Personalización para≥130mm) |
Min. Altura del contenedor | 0 mm |
Max. Altura del contenedor | 360 mm (Personalización requerida para≥360) |
Diámetro interior de la etiqueta | φ76 mm |
Diámetro de etiqueta exterior | Φ400 mm |
Tamaño de la máquina (LXWXH) | L3048xw1200xh1650 (mm) |
Poder | 220 v 50 Hz 2000 w |
Nota:Las especificaciones anteriores son solo para referencia. Se deben proporcionar muestras de etiquetas y botellas reales para la confirmación final.
